Hei ada! Sebagai pembekal dalam perniagaan pemasangan PCB prototaip, saya tahu secara langsung betapa pentingnya untuk mengoptimumkan kos tanpa menjejaskan kualiti. Dalam blog ini, saya akan berkongsi beberapa petua dan cara yang boleh membantu anda mendapatkan yang paling banyak untuk wang anda ketika datang ke prototaip pemasangan PCB.
Memahami asas -asas kos pemasangan PCB prototaip
Sebelum kita menyelam ke dalam strategi pengoptimuman, mari kita lihat dengan cepat apa yang membentuk kos pemasangan PCB prototaip. Terdapat beberapa faktor yang bermain di sini, termasuk kos bahan, buruh, peralatan, dan overhead.
Bahan -bahan yang digunakan dalam pemasangan PCB, seperti papan litar bercetak itu sendiri, komponen, solder, dan fluks, boleh menyumbang sebahagian besar daripada jumlah kos. Kos buruh juga merupakan faktor utama, terutamanya jika anda bekerja dengan pasukan juruteknik yang mahir yang dapat memastikan perhimpunan berkualiti tinggi. Kos peralatan, termasuk kos mesin pick-and-place, peralatan pematerian, dan alat ujian, juga perlu dipertimbangkan. Dan jangan lupa tentang kos overhead, seperti sewa, utiliti, dan insurans.
Strategi untuk mengoptimumkan kos pemasangan PCB prototaip
1. Reka bentuk untuk pembuatan (DFM)
Salah satu cara yang paling berkesan untuk mengoptimumkan kos pemasangan PCB prototaip adalah untuk mereka bentuk PCB anda dengan pembuatan dalam fikiran. Ini bermakna memastikan reka bentuk anda mudah dipasang, menguji, dan membaiki.
- Memudahkan reka bentuk:Pastikan reka bentuk PCB anda semudah mungkin. Elakkan menggunakan geometri kompleks, vias yang tidak perlu, dan jarak komponen yang ketat. Reka bentuk yang lebih mudah bukan sahaja akan mengurangkan kos bahan tetapi juga membuat proses pemasangan lebih cepat dan lebih cekap.
- Gunakan komponen standard:Sekiranya mungkin, gunakan komponen standard yang sedia ada di pasaran. Ini bukan sahaja akan mengurangkan kos komponen tetapi juga memudahkan penggantian sumber jika diperlukan.
- Mengoptimumkan penempatan komponen:Perhatikan penempatan komponen pada PCB anda. Komponen yang sama kumpulan bersama -sama dan pastikan terdapat ruang yang cukup antara komponen untuk pemasangan dan ujian mudah.
2. Komponen sumber dengan bijak
Kos komponen boleh memberi kesan yang signifikan terhadap kos keseluruhan prototaip pemasangan PCB. Berikut adalah beberapa petua untuk komponen sumber dengan bijak:
- Bandingkan Harga:Jangan hanya pergi dengan pembekal pertama yang anda dapati. Luangkan masa untuk membandingkan harga dari pembekal yang berbeza untuk mendapatkan tawaran terbaik. Anda boleh menggunakan pasaran dalam talian dan enjin carian komponen untuk mencari harga terendah.
- Beli secara pukal:Jika anda merancang untuk memasang pelbagai prototaip, pertimbangkan untuk membeli komponen secara pukal. Banyak pembekal menawarkan diskaun untuk pesanan pukal, yang dapat membantu anda menjimatkan wang dalam jangka masa panjang.
- Pertimbangkan komponen alternatif:Dalam sesetengah kes, anda mungkin dapat menggunakan komponen alternatif yang lebih murah tetapi masih memenuhi keperluan anda. Walau bagaimanapun, pastikan untuk menguji komponen ini dengan teliti sebelum menggunakannya dalam prototaip anda.
3. Pilih proses pemasangan yang betul
Terdapat beberapa proses perhimpunan yang berbeza untuk pemasangan PCB prototaip, termasuk perhimpunan melalui lubang, teknologi gunung permukaan (SMT), dan gabungan kedua-duanya. Pilihan proses pemasangan boleh memberi kesan yang signifikan terhadap kos dan kualiti prototaip anda.
- Perhimpunan SMT:SMT biasanya lebih cepat dan lebih kos efektif daripada perhimpunan melalui lubang, terutamanya untuk pengeluaran volum tinggi. Ia juga membolehkan saiz komponen yang lebih kecil dan ketumpatan komponen yang lebih tinggi, yang dapat mengurangkan saiz dan berat PCB anda.
- Perhimpunan melalui lubang:Perhimpunan melalui lubang masih digunakan untuk beberapa aplikasi, terutama yang memerlukan kekuatan mekanikal atau kebolehpercayaan yang tinggi. Walau bagaimanapun, ia secara amnya lebih intensif buruh dan mahal daripada perhimpunan SMT.
- Perhimpunan Hibrid:Dalam sesetengah kes, gabungan SMT dan perhimpunan melalui lubang mungkin pilihan terbaik. Ini membolehkan anda memanfaatkan manfaat kedua -dua proses sambil meminimumkan kelemahan.
4. Mengoptimumkan ujian dan pemeriksaan
Ujian dan pemeriksaan adalah langkah penting dalam proses pemasangan PCB prototaip untuk memastikan prototaip anda memenuhi piawaian kualiti yang diperlukan. Walau bagaimanapun, langkah -langkah ini juga boleh menambah kos keseluruhan. Berikut adalah beberapa petua untuk mengoptimumkan ujian dan pemeriksaan:
- Gunakan peralatan ujian automatik:Peralatan ujian automatik, seperti penguji dalam litar (ICT) dan penguji penyelidikan terbang, dapat mengurangkan masa dan kos ujian. Mesin -mesin ini dengan cepat dan tepat menguji prototaip anda untuk pelbagai kesalahan, termasuk seluar pendek, dibuka, dan nilai komponen.
- Melaksanakan Kawalan Proses Statistik (SPC):SPC adalah teknik kawalan kualiti yang melibatkan pemantauan dan mengawal proses pengeluaran untuk memastikan ia beroperasi dalam had yang boleh diterima. Dengan melaksanakan SPC, anda boleh mengenal pasti dan membetulkan sebarang isu awal dalam proses pengeluaran, yang dapat mengurangkan kos kerja semula dan sekerap.
- Menjalankan pemeriksaan dalam proses:Pemeriksaan dalam proses melibatkan pemeriksaan prototaip anda pada pelbagai peringkat proses pemasangan untuk mengenal pasti dan membetulkan sebarang isu sebelum mereka menjadi masalah utama. Ini dapat membantu anda mengurangkan kos kerja semula dan sekerap dan meningkatkan kualiti keseluruhan prototaip anda.
Contoh dunia nyata
Mari kita lihat beberapa contoh dunia sebenar bagaimana strategi ini boleh digunakan untuk mengoptimumkan kos pemasangan PCB prototaip.

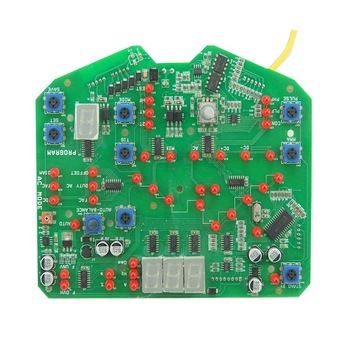

- Prototaip Papan Skala Timbang PCBA: Prototaip Papan Skala Timbang PCBAadalah contoh hebat bagaimana DFM boleh digunakan untuk mengoptimumkan kos. Dengan memudahkan reka bentuk, menggunakan komponen standard, dan mengoptimumkan penempatan komponen, kos bahan dan buruh dapat dikurangkan dengan ketara.
- Multi-Layer Board Medical Electronics: Elektronik Perubatan Lembaga Pelbagai lapisanadalah satu lagi contoh di mana komponen sumber dengan bijak dapat membuat perbezaan besar. Dengan membandingkan harga dari pembekal yang berbeza dan membeli secara pukal, kos komponen dapat dikurangkan, yang seterusnya mengurangkan kos keseluruhan prototaip.
- PCBA Prototaip PCB Perhimpunan PCB: PCBA Prototaip PCB PCBMenunjukkan bagaimana memilih proses pemasangan yang betul dapat mengoptimumkan kos. Dengan menggunakan pemasangan SMT untuk majoriti komponen dan perhimpunan melalui lubang hanya jika perlu, kos pemasangan dapat dikurangkan sementara masih mengekalkan kualiti yang tinggi.
Kesimpulan
Mengoptimumkan kos prototaip pemasangan PCB adalah matlamat yang mencabar tetapi boleh dicapai. Dengan mengikuti strategi yang digariskan dalam blog ini, seperti merancang untuk pembuatan, komponen sumber dengan bijak, memilih proses pemasangan yang betul, dan mengoptimumkan ujian dan pemeriksaan, anda dapat mengurangkan kos prototaip anda dengan ketara tanpa menjejaskan kualiti.
Jika anda berminat untuk mempelajari lebih lanjut mengenai bagaimana kami dapat membantu anda mengoptimumkan kos pemasangan PCB prototaip anda, atau jika anda mempunyai sebarang pertanyaan atau memerlukan petikan, jangan ragu untuk menghubungi kami. Kami di sini untuk membantu anda mendapatkan hasil yang terbaik untuk projek anda.
Rujukan
- "Reka bentuk untuk Buku Panduan Manufacturability" oleh Peter Stark
- "Perhimpunan PCB: Panduan Praktikal" oleh John Doe
- "Pengoptimuman Kos dalam Pembuatan Elektronik" oleh Jane Smith
