Suhu maksimum yang boleh ditahan oleh PCB (Papan Litar Bercetak) ialah faktor kritikal yang memberi kesan ketara kepada prestasi, kebolehpercayaan dan jangka hayatnya. Sebagai pembekal PCB, memahami had suhu ini adalah penting untuk menyediakan produk berkualiti tinggi kepada pelanggan kami.
1. Faktor-faktor yang Mempengaruhi Suhu Maksimum PCB
Komposisi Bahan
Bahan yang digunakan dalam PCB memainkan peranan asas dalam menentukan toleransi suhunya. Bahan substrat yang paling biasa ialah FR - 4, lamina epoksi bertetulang gentian kaca. FR - 4 biasanya mempunyai suhu peralihan kaca (Tg) sekitar 130 - 180°C. Suhu peralihan kaca ialah titik di mana bahan berubah daripada keadaan tegar kepada keadaan bergetah. Sebaik sahaja suhu melebihi Tg, sifat mekanikal dan elektrik PCB boleh merosot dengan cepat. Sebagai contoh, papan mungkin meledingkan, yang boleh menyebabkan sambungan pateri retak dan kesan pecah, yang membawa kepada kegagalan litar.
Sesetengah PCB berprestasi tinggi menggunakan bahan seperti polimida, yang mempunyai Tg yang lebih tinggi, selalunya melebihi 200°C. Polimida terkenal dengan kestabilan haba yang sangat baik, menjadikannya sesuai untuk aplikasi dalam persekitaran suhu tinggi seperti dan elektronik.
Kerajang Tembaga dan Jejak
Kerajang kuprum pada PCB digunakan untuk membentuk kesan konduktif. Ketebalan dan lebar kesan ini mempengaruhi berapa banyak haba yang boleh dilesapkan. Kerajang tembaga yang lebih tebal mempunyai rintangan yang lebih rendah, yang bermaksud kurang haba yang dihasilkan apabila arus mengalir melaluinya. Sebagai contoh, kerajang kuprum 2 - auns boleh membawa lebih arus dan menghilangkan lebih banyak haba berbanding dengan kerajang kuprum 1 - auns.
Susun atur jejak juga penting. Jika kesan terlalu rapat, haba yang dihasilkan oleh satu jejak boleh menjejaskan kesan bersebelahan, yang membawa kepada peningkatan suhu setempat. Selain itu, kehadiran vias (lubang kecil yang menyambungkan lapisan berbeza PCB) boleh memberi kesan kepada pemindahan haba. Vias yang direka dengan baik boleh bertindak sebagai saluran haba, membantu memindahkan haba dari lapisan dalam ke lapisan luar PCB untuk dissipation.
Sambungan Pateri
Sambungan pateri adalah penting untuk menyambungkan komponen ke PCB. Jenis pateri yang berbeza mempunyai takat lebur yang berbeza. Sebagai contoh, pateri timah - plumbum tradisional mempunyai takat lebur sekitar 183 - 190°C, manakala pemateri bebas plumbum seperti SAC305 (96.5% timah, 3% perak dan 0.5% kuprum) mempunyai takat lebur yang lebih tinggi, biasanya sekitar 217 - 221°C.
Melebihi takat lebur pateri boleh menyebabkan sambungan gagal, membawa kepada litar terbuka atau sambungan terputus-putus. Walaupun suhu di bawah takat lebur tetapi dekat dengannya untuk tempoh yang lama, sambungan pateri boleh mengalami kelesuan haba, yang boleh melemahkan sambungan secara beransur-ansur dan akhirnya membawa kepada kegagalan.
2. Had Suhu dalam Aplikasi Berbeza
Elektronik Pengguna
Dalam elektronik pengguna seperti telefon pintar, tablet dan komputer riba, PCB direka bentuk untuk beroperasi dalam julat suhu yang agak sederhana. Suhu operasi maksimum biasa untuk peranti ini adalah sekitar 60 - 80°C. Ini kerana produk ini sering digunakan dalam persekitaran dalaman dan direka bentuk untuk dipegang atau diletakkan pada permukaan yang haba yang berlebihan boleh menyusahkan pengguna.
Sebagai contoh, PCB telefon pintar perlu mengekalkan prestasi yang stabil semasa digunakan untuk tempoh permainan atau penstriman video yang berpanjangan. Jika suhu melebihi had yang disyorkan, peranti mungkin mendikit prestasinya untuk mengurangkan penjanaan haba, yang boleh membawa kepada pengalaman pengguna yang lebih perlahan.
Aplikasi Perindustrian
Aplikasi industri selalunya memerlukan PCB untuk beroperasi dalam persekitaran yang lebih mencabar. Pengawal industri, seperti yang digunakan dalam loji pembuatan atau kemudahan penjanaan kuasa, mungkin perlu menahan suhu sehingga 100 - 120°C. PCB ini direka bentuk dengan bahan yang lebih teguh dan mekanisme pelesapan haba yang lebih baik.
kamiPapan Pengawal Industri Rekaan Tersuaidireka khusus untuk memenuhi keperluan suhu tinggi bagi aplikasi industri. Ia menggunakan bahan berkualiti tinggi dan teknik pembuatan termaju untuk memastikan prestasi yang boleh dipercayai dalam persekitaran yang keras.
Elektronik Automotif
PCB automotif menghadapi pelbagai keadaan suhu, daripada suhu yang sangat sejuk semasa musim sejuk hingga suhu tinggi di bawah hud. Suhu maksimum PCB dalam petak enjin automotif boleh tahan biasanya sekitar 125 - 150°C. PCB ini perlu sangat dipercayai kerana kegagalan boleh membawa implikasi keselamatan yang serius.
Pengeluar automotif sering memerlukan PCB menjalani ujian kitaran haba yang ketat untuk memastikan mereka dapat menahan variasi suhu yang akan mereka hadapi semasa jangka hayat mereka.
dan
dan aplikasi menuntut tahap prestasi dan kebolehpercayaan tertinggi daripada PCB. PCB ini mungkin perlu beroperasi dalam suhu antara - 55°C hingga lebih 200°C. Bahan khas dan proses pembuatan digunakan untuk memenuhi keperluan melampau ini.
Sebagai contoh, dalam pesawat, PCB dalam sistem avionik perlu berfungsi dengan baik di bawah daya G tinggi dan keadaan suhu yang melampau. Sebarang kegagalan dalam sistem ini boleh membawa malapetaka, jadi PCB direka bentuk dengan litar berlebihan dan bahan tahan suhu tinggi.
3. Mengukur dan Memantau Suhu PCB
Pengimejan Terma
Kamera pengimejan terma biasanya digunakan untuk mengukur taburan suhu pada PCB. Kamera ini boleh mengesan sinaran inframerah yang dipancarkan oleh PCB dan menukarnya menjadi peta suhu. Dengan menganalisis imej terma, jurutera boleh mengenal pasti titik panas pada PCB, yang mungkin menunjukkan kawasan ketumpatan arus tinggi atau pelesapan haba yang lemah.
Penderia Suhu
Penderia suhu, seperti termokopel atau termistor, boleh diletakkan pada PCB untuk mengukur suhu secara langsung di lokasi tertentu. Penderia ini boleh menyediakan data suhu masa nyata, yang boleh digunakan untuk memantau prestasi PCB dan mencetus amaran jika suhu melebihi ambang tertentu.
4. Strategi untuk Meningkatkan Toleransi Suhu PCB
Sinki Haba
Sinki haba ialah peranti penyejukan pasif yang boleh dilekatkan pada komponen pada PCB untuk meningkatkan luas permukaannya untuk pelesapan haba. Ia biasanya diperbuat daripada bahan dengan kekonduksian haba yang tinggi, seperti aluminium atau tembaga. Dengan memindahkan haba dari komponen ke sink haba, suhu komponen boleh dikurangkan.
Kipas dan Sistem Penyejukan
Dalam sesetengah aplikasi, sistem penyejukan aktif seperti kipas boleh digunakan untuk meningkatkan pelesapan haba. Peminat boleh meniup udara ke atas PCB, membawa haba. Sebagai contoh, dalam komputer berprestasi tinggi, kipas sering digunakan untuk menyejukkan CPU dan PCB sekeliling.
Vias dan Pad Terma
Seperti yang dinyatakan sebelum ini, vias terma boleh digunakan untuk memindahkan haba dari lapisan dalam ke lapisan luar PCB. Selain itu, pad haba boleh digunakan untuk meningkatkan pemindahan haba antara komponen dan PCB. Pad ini diperbuat daripada bahan dengan kekonduksian haba yang tinggi dan boleh mengisi jurang antara komponen dan PCB, mengurangkan rintangan haba.
5. Tawaran Kami sebagai Pembekal PCB
Sebagai pembekal PCB, kami memahami kepentingan toleransi suhu dalam aplikasi yang berbeza. Kami menawarkan pelbagai jenis PCB yang direka untuk memenuhi pelbagai keperluan suhu.

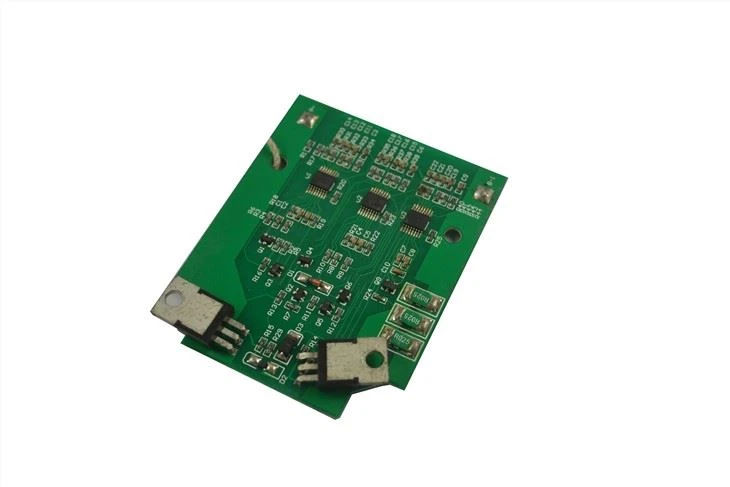

kamiPemasangan PCB Untuk ESSsesuai untuk sistem penyimpanan tenaga, yang selalunya beroperasi dalam persekitaran di mana kawalan suhu adalah penting. Kami menggunakan bahan berkualiti tinggi dan proses pembuatan termaju untuk memastikan PCB dapat menahan variasi suhu dalam aplikasi ini.
Kami juga menyediakanPapan Pengering Rambut Pintar, yang direka bentuk untuk beroperasi dalam julat suhu yang diperlukan untuk pengering rambut pengguna. Papan ini direka bentuk dengan teliti untuk memastikan prestasi dan keselamatan yang boleh dipercayai.
Jika anda memerlukan PCB untuk aplikasi khusus anda, kami menjemput anda untuk menghubungi kami untuk perbincangan terperinci. Pasukan pakar kami boleh membantu anda memilih bahan PCB, reka bentuk dan proses pembuatan yang betul untuk memenuhi keperluan suhu anda dan memastikan kebolehpercayaan jangka panjang produk anda.
Rujukan
- "Buku Panduan Reka Bentuk Papan Litar Bercetak" oleh Clyde Coombs Jr.
- "Pengurusan Terma Sistem Elektronik" oleh Avram Bar - Cohen dan Jeffrey S. Kraus.
- Piawaian dan garis panduan industri daripada organisasi seperti IPC (Association Connecting Electronics Industries).
