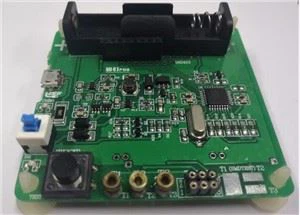

Ciri -ciri Papan PCB Penyimpanan Tenaga
1. Adalah sukar untuk mencari cip BGA dan beberapa peranti jarak yang halus pada papan penyimpanan tenaga PCB, terutamanya untuk mengecas dan menunaikan;
2. Papan penyimpanan tenaga umumnya mempunyai ketebalan tembaga yang lebih tebal, dengan ketebalan tembaga yang paling melebihi 2oz; Dan ia terutamanya dicirikan oleh arus yang tinggi, disertai dengan voltan tinggi (mencapai kilovolt).
3.
Titik untuk memberi perhatian kepada reka bentuk dan pembuatan PCB penyimpanan tenaga:
Pertama, disebabkan kehadiran arus tinggi, akan ada gangguan di tanah kuasa apabila mengalir melalui arus tinggi; Kedua, semasa proses perubahan semasa yang tinggi, mudah untuk menghasilkan radiasi gangguan EMC.
Oleh itu, apabila merancang dan mengeluarkan PCB penyimpanan tenaga, kita harus memberi perhatian kepada perkara -perkara berikut:
1.
2. Pengagihan semasa adalah seimbang, dan taburan semasa yang munasabah dapat mengurangkan rintangan dan penjanaan hotspot di jalan semasa. Sebagai contoh, menambah pengubah semasa yang seimbang, perintang seimbang, atau lapisan keseimbangan semasa dapat meningkatkan kebolehpercayaan dan kestabilan papan litar.
3. Apabila pendawaian PCB, cuba untuk tidak menyeberangi laluan semasa dan isyarat digital yang tinggi untuk mengelakkan gangguan bersama.
4. Untuk laluan semasa yang tinggi, tembaga pepejal harus digunakan sebanyak mungkin. Pertama, kapasiti bawaan semasa agak tinggi, kedua, ia akan mempunyai kesan pelesapan haba yang baik, dan ketiga, adalah perlu untuk mengelakkan impedans tinggi pendawaian dan penurunan voltan besar pada pendawaian.
5. Haba yang dihasilkan oleh arus yang tinggi boleh menyebabkan kerosakan peranti dan kerosakan produk, jadi laluan kuasa perlu dipertimbangkan dengan teliti. Umumnya, kawasan tembaga yang besar diletakkan, lubang digerudi, dan lapisan kimpalan impedans luaran digali untuk mendedahkan kulit tembaga, untuk mempercepatkan pelesapan haba.
6. Apabila meletakkan, pertimbangan harus diberikan kepada isu radiasi EMC semasa yang tinggi, yang dapat dicapai melalui kaedah seperti menebal lebar garis, meningkatkan apertur, dan meningkatkan reka bentuk jarak. Laluan semasa yang tinggi mestilah secepat mungkin, dan apabila merancang jalan, ia harus diletakkan dari peranti yang mudah terdedah kepada gangguan (gangguan isyarat dan kesan terma)
