Fungsi utama litar antara muka adalah sambungan tahap dan padanan impedans, kadang -kadang dengan pemprosesan isyarat mudah atau "penyelenggaraan", perlindungan elektrostatik, pengasingan AC\/DC, dan fungsi lain. Antara muka litar umum termasuk TTL, CMOS, ECL, RS232, RS485, antara muka pengasingan optik, antara muka gandingan gegelung, dan lain -lain. Shenzhen Youqin Electronics Co., Ltd. terutamanya terlibat dalam perniagaan pemprosesan cip PCBA dan SMT. Dalam proses membeli pelbagai bahan elektronik untuk pelanggan dan ujian dan pemprosesan, TTL, RS232, dan RS485 litar antara muka sering digunakan.
Di bawah, pengenalan ringkas diberikan kepada ketiga -tiga litar antara muka ini:
TTL adalah singkatan bahasa Inggeris untuk logik transistor transistor. Dari namanya, dapat dilihat bahawa niat asal standard tahap antara muka ini digunakan antara sistem digital berdasarkan struktur transistor.
Bekalan kuasa standard untuk komponen aktif dalaman litar digital yang berfungsi di bawah standard antara muka TTL harus 5V, dan situasi output dan input adalah seperti berikut:
Untuk terminal output, keperluan voltan untuk keadaan 1 adalah lebih besar daripada atau sama dengan 2.4V, dan keperluan voltan untuk keadaan 0 kurang daripada atau sama dengan 0. 5V;
Untuk akhir input, keperluan penghakiman untuk Negeri 1 adalah lebih besar daripada atau sama dengan 2. 0 V, dan keperluan penghakiman untuk keadaan 0 adalah kurang daripada atau sama dengan 0. 8v.
Iaitu, ia perlu lebih besar daripada ambang tertentu untuk menunjukkan tahap 1, dan kurang daripada ambang tertentu untuk menunjukkan tahap 0.
Membandingkan keperluan voltan terminal output dan input, dapat dilihat bahawa keperluan output voltan terminal output lebih ketat daripada kriteria penghakiman ambang dua kali dari terminal input. Ini terutamanya mengambil kira gangguan bunyi bising dan kelajuan penghantaran isyarat elektrik antara output dan input, sehingga menjadikan standard penghakiman ambang ganda lebih dipercayai.
RS232
RS232 adalah standard antara muka fizikal bersiri yang dibangunkan oleh Persatuan Industri Elektronik (EIA) Amerika Syarikat. RS adalah singkatan untuk standard yang disyorkan, yang bermaksud standard yang disyorkan dalam bahasa Cina, dan 232 adalah nombor pengenalan. Standard bas RS232 mempunyai sejumlah 25 garisan isyarat, dan kami hanya akan membincangkan standard penghakiman antara muka digital di sini.
Bekalan kuasa standard untuk Rs232 adalah ± 12V atau ± 15V, keperluan voltan untuk keadaan 1 adalah antara -15 V dan -3 V, dan keperluan voltan untuk keadaan 0 adalah antara 3V dan 15V.
RS485
RS485 bersamaan dengan versi RS232 yang dinaik taraf. Sama seperti LVD, RS485 juga menggunakan penghantaran perbezaan untuk menghantar maklumat (walaupun RS485 sebenarnya menghantar dua isyarat voltan), jadi prestasi anti-interferensi lebih baik daripada RS232. Di sini, kami juga hanya prihatin dengan kriteria untuk menentukan antara muka tahap digital.
Negeri 1 dari Rs485 memerlukan perbezaan voltan 2V hingga 6V di antara dua wayarnya; Negeri 0, perbezaan voltan di antara kedua -dua wayarnya diperlukan antara -6 v dan -2 v.

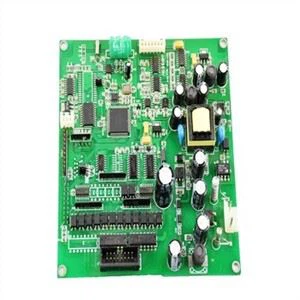

Shenzhen BQC sering menggunakan antara muka di atas dalam bahan OEM untuk pelanggan, seperti antara muka litar TTL dan RS485 untuk pelanggan bank kuasa, dan UART bersiri untuk lembaga pembangunan Beaglebone berdasarkan cip AM3352 TI. Antara muka ini digunakan terutamanya untuk menghubungkan komputer untuk pembakaran program, pembakaran utama, dan menguji pelbagai fungsi seperti berwayar, wayarles, bluetooth, rtc, dll.
Bolehkah piawaian yang berbeza dicampur dan dihubungkan
Di atas memperkenalkan piawaian tahap antara muka antara pelbagai sistem digital, dan sangat disyorkan untuk memilih standard yang konsisten untuk kedua -dua pihak antara muka sistem digital apabila menggunakannya. Walau bagaimanapun, kadang -kadang disebabkan oleh beberapa situasi konfigurasi antara kedua -dua pihak, mungkin tidak mungkin untuk mencari standard tahap bersatu untuk komunikasi. Oleh itu, adakah tidak ada kaedah lain selain merancang papan litar penukaran antara muka pada masa ini? Tidak semestinya, beberapa piawaian tahap antara muka yang berbeza adalah serasi.
Pertama, single end dan perbezaan tidak serasi kerana ia berbeza dari segi sambungan fizikal. Walau bagaimanapun, untuk jenis antara muka yang sama, jika output standard tahap A memenuhi input standard tahap B, maka output A boleh memandu input B. Jika sebaliknya juga benar, maka piawaian dua tahap A dan B dapat memandu satu sama lain.
Sebagai contoh, output CMOS boleh memacu input TTL, tetapi sebaliknya tidak benar kerana output TTL State 1 hanya lebih besar daripada atau sama dengan 2.4V, yang tidak dapat memenuhi kehendak keadaan keputusan CMOS 1 menjadi lebih besar daripada atau sama dengan 3.5V; Walau bagaimanapun, lvttl3v3 dan lvcmos3v3 boleh memandu satu sama lain kerana output mereka dapat memenuhi keperluan penghakiman input masing -masing.
