PCBA untuk PLC





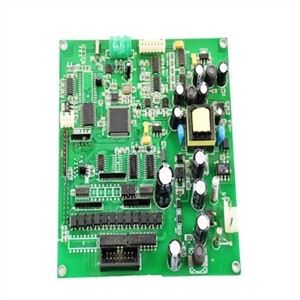

ThePCBA untuk PLCdireka bentuk sebagai teras kawalan kebolehpercayaan tinggi untuk automasi industri dan sistem komunikasi talian kuasa. Ia menyepadukan mikropengawal berkuasa atau FPGA dengan bahagian hadapan analog yang teguh untuk penyaman isyarat, penapisan dan penguatan. Papan ini mempunyai modem FSK atau OFDM khusus yang memodulasi data ke talian kuasa AC/DC, membolehkan komunikasi melalui pendawaian elektrik sedia ada tanpa kabel data khusus. Pengesan lintasan sifar ketepatan dan kawalan perolehan adaptif memastikan penangkapan data yang boleh dipercayai dalam persekitaran yang bising dengan galangan talian yang turun naik. Bekalan kuasa terpencil atas papan dan antara muka I/O berasaskan optocoupler melindungi bahagian digital daripada transien voltan tinggi. Reka bentuk PCB menggunakan satah tanah analog dan digital yang berasingan dengan penempatan komponen yang teliti untuk meminimumkan crosstalk antara pengganding talian kuasa dan teras pemprosesan. Direka bentuk untuk pemasangan rel atau panel DIN, PCBA menyokong julat suhu industri, voltan input lebar dan perlindungan lonjakan yang teguh. Ia sesuai untuk pemeteran pintar, kawalan pencahayaan, pengurusan tenaga dan rangkaian penderia industri, menyampaikan komunikasi data yang stabil walaupun dalam keadaan kilang yang teruk.











Pemasangan papan komunikasi talian kuasa memerlukan pengasingan teliti bahagian pengganding voltan tinggi daripada pemprosesan digital yang sensitif. Pencetakan tampal pateri menggunakan serbuk Jenis 4 dengan SPI untuk memastikan kelantangan yang konsisten pada pad nada halus IC modem, MCU/FPGA dan komponen hujung hadapan analog. Pengaliran semula dilakukan dengan ketuhar berbilang zon di bawah nitrogen, mengoptimumkan pembasahan sambil menghalang kekosongan di bawah bungkusan besar. Pemeriksaan sinar-X adalah wajib untuk peranti BGA dan untuk mengesahkan sambungan melalui-dalam-pad di bawah komponen kuasa. Selepas pengaliran semula, pematerian terpilih melekatkan penyambung melalui lubang (input kuasa, terminal I/O) dan pengubah pengganding voltan tinggi. Robot salutan terpilih robot menggunakan salutan konformal tebal, dengan alatan topeng melindungi pin penyambung, titik ujian dan slot pengasingan voltan tinggi. Papan depanelisasi menggunakan penghalaan dengan bahan masuk/sandaran untuk mengelakkan burr. Pemasangan akhir termasuk pemasangan heatsink pada IC modem dan komponen bekalan kuasa, bersama-sama dengan sebarang halangan pengasingan yang diperlukan. Setiap papan kemudian menjalani pengaturcaraan berkuasa perisian tegar modem dan parameter asas sebelum pemeriksaan visual terakhir dan pembungkusan dalam beg anti-statik. Semua pemasangan berlaku di stesen kerja selamat ESD dengan kelembapan terkawal untuk melindungi komponen isyarat campuran yang sensitif.





Proses pembuatan kami untuk papan kawalan komunikasi talian kuasa mengikut protokol kualiti yang ketat untuk memastikan penghantaran data yang boleh dipercayai melalui talian kuasa yang bising. Setiap papan menjalani Ujian Dalam Litar (ICT) dan Ujian Fungsian (FCT) komprehensif menggunakan simulator talian kuasa langsung. FCT mengesahkan modulasi/penyahmodulasi modem, pengesanan lintasan sifar, kawalan perolehan adaptif dan tindak balas antara muka I/O di bawah galangan talian yang berbeza-beza dan suntikan hingar. Bekalan kuasa terpencil dan litar perlindungan lonjakan disahkan dengan ujian voltan tinggi.

Kami menggunakan talian SMT lanjutan dengan SPI 3D, Pemeriksaan Optik Automatik (AOI) dan X-ray untuk BGA dan komponen kuasa. Salutan konformal tebal digunakan untuk perlindungan terhadap habuk dan kelembapan. Setiap papan melepasi ujian terbakar 48 jam dengan trafik komunikasi berterusan melalui talian kuasa bising simulasi untuk menyaring kegagalan awal.

Rantaian bekalan kami termasuk perjanjian jangka panjang dengan IC modem, MCU dan pembekal bahagian hadapan analog. Masa utama standard ialah 6‑7 minggu untuk pesanan volum. Dengan garisan peletakan berketepatan tinggi dan rak ujian PLC khusus, kami mengekalkan kapasiti berskala untuk memenuhi jadual pengeluaran automasi industri sambil memastikan kualiti yang konsisten dan penghantaran tepat pada masa.





S: Apakah aspek reka bentuk PLC yang paling mencabar yang jarang dibincangkan dalam literatur pemasaran?
A:Aspek yang paling mencabar ialahpemadanan impedans adaptif. A PCBA untuk PLCmesti berkomunikasi melalui talian kuasa yang impedansnya berbeza-beza secara liar (dari 2Ω hingga 100Ω) bergantung pada peralatan yang disambungkan dan masa hari. Rangkaian gandingan tetap akan gagal dalam medan. Reka bentuk kami menggunakan bahagian hadapan analog boleh atur cara dengan kapasitor dan transformer boleh tukar, dikawal oleh perisian tegar yang menjalankan rutin bunyi talian semasa pemula. Rutin ini mengukur impedans talian dan memilih tetapan gandingan yang optimum. Semasa FCT, kami menguji penyesuaian ini dengan menukar impedans simulator mengikut langkah dan mengesahkan bahawa papan mengoptimumkan semula gandingannya.

S: Bagaimanakah anda menguji imuniti hingar dunia sebenar tanpa simulator talian kuasa yang kompleks?
Jawapan:Kami membina alekapan suntikan hingar tersuaiyang boleh menimpa buzz malap, pancang ganti motor, dan bunyi bekalan mod suis ke bentuk gelombang 230V/110V yang bersih. Semasa FCT, papan diarahkan untuk menghantar corak ujian yang diketahui semasa kami menyuntik setiap jenis hingar pada tahap yang semakin meningkat. Lembaga mesti mengekalkan BER lebih baik daripada 10⁻⁵. Ambang lulus/gagal ditentukur pada papan emas. Ini lebih realistik daripada ujian SNR mudah dan boleh dilakukan pada setiap unit tanpa penganalisis rangkaian yang mahal.

S: Apakah langkah khusus yang anda ambil untuk memastikan kebolehpercayaan jangka panjang bahagian pengganding voltan tinggi?
Jawapan:Kami menggunakanpenebat transformer bersalut tigadan mengekalkan jarak rayapan minimum 8mm antara primer dan sekunder. Semua kapasitor voltan tinggi dipilih dengan penarafan keselamatan X1/X2. Pemasangan tertakluk kepada ujian tahan dielektrik 2kV selama 60 saat semasa pengeluaran. Tetapi kita pergi lebih jauh: sampel statistik daripada setiap kelompok tertakluk kepada ujian haba lembap pada 85 darjah /95% RH selama 168 jam semasa dikuasakan, diikuti dengan ujian parametrik penuh. Ini menapis kemerosotan penebat secara beransur-ansur yang sebaliknya akan muncul hanya selepas bertahun-tahun di lapangan.
